1. 概述

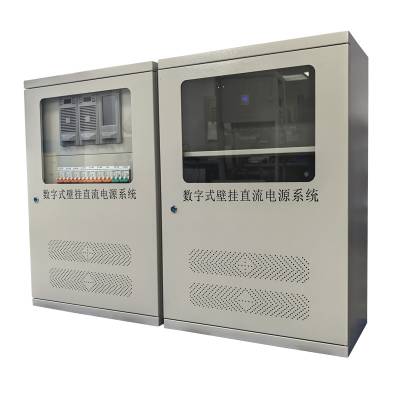

GZDW高频开关直流电源系统是专为高压系统而设计；适合开关站、用户变电站、系统采用一体化设计思想，由整流模块、监控模块、降压单元、配电单元和电池安装箱构成；具有体积小、结构简单、独立构成系统等特点；监控模块采用LCD汉字菜单显示，对系统监控和电池自动化管理功能完善，具有与自动化系统连接四遥接口，提供RS232和RS485两种通讯接口选择，提供RTU、MODBUS两种种通讯规约选择。

2. 系统功能特点

2.1适合构成38AH/220V、6***H/110V以下的系统。

2.2模块、监控单元和降压单元均采用带电插拔结构，安装、维护方便。

2.3可安装3个2.0A/220V、5.0A/110V自然冷模块。

2.4降压单元具有自动硅链降压功能，电流2A,冲击电流30A/0.5S。

2.5监控器采用LCD显示，汉字菜单，触摸操作，可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准。

2.6监控器具有对电池自动管理的功能。

2.7提供RS232和RS485两种通讯接口选择，提供RTU、MODBUS两种通讯规约选择,可与电站自动化系统连接。

2.8监控器实现电池电压、控母电压，控母电流、电池充放电电流、模块状态检测。

2.9配电单元提供2路交流输入、6路馈电输出。

3. 系统技术指标

交流输入电压： 220V±20%

电网频率：50Hz±10%              功率因数：≥0.85

输出电压范围： 90V-140V连续可调（对于110V系统）   180V-280V连续可调（对于220V系统）

输出限流：0.2A-2.***(单模块)       稳压精度： ≤±0.5%     稳流精度： ≤±0.5%

纹波系数： ≤±0.1%              均流度： ≤5%            效率： ≥93%

输出过压保护： 280V±2V(220V), 140V±2V(110V)

绝缘电阻： ≥10M                 环境温度:  -5℃～45℃

绝缘强度：输出对地、输入对地、输入对输出施加2KVAC，时间1min无飞弧无闪络。

相对湿度:  ≤90%                可闻噪音:  ≤55Db

外形尺寸：820X560X300(高X宽X深)
